耐震診断では、まず建物のコンクリートの一部をコア抜きで採取。それをテストピース（供試体）として試験場に持って行きます。
試験場ではテストピース（供試体）の中性化及び圧縮強度調査を行い、現在のコンクリートの性質を調査します。
ここでは、コア抜きから試験までの一連の流れをご案内いたします。

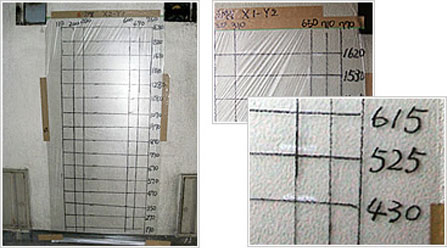

鉄筋探査(レーダー・X線)
※写真はレーダー探査。X線（レントゲン）探査も承っております。

まずは鉄筋探査機で壁の内部構造を調べます。これは誤って鉄筋を切断することを防ぐために行います。

コンクリートコア採取
コア抜き
コンクリートコア抜きを行い、テストピース（供試体）を採取します。

テストピース
（供試体）採取
これがコア抜きで採取したテストピース（供試体）です。診断を行うにあたり必要な材料となります。

テストピース
（供試体）check
採取したテストピース（供試体）の大きさを調べます。

補修工事
コア抜きした箇所は、無収縮モルタルまたは断面修復モルタルでしっかり埋め戻します。

中性化試験

中性化試験ではフェノールフェタレイン液を使用します。これを前回採取したテストピース（供試体）に振りかけると、正常な場合は紫色に染まります。左の写真をご覧ください。右側の方だけ色が変わっていませんね。この写真から、テストピース（供試体）の右側部分が中性化を起こしているということが分かります。

圧縮強度試験

こちらは圧縮強度試験です。これは単純な物で、圧縮機にテストピース（供試体）を設置し、そこに少しずつ圧力を加えていきます。そして、徐々に徐々に圧力を増していくと、そのうちテストピース（供試体）は粉砕します。この時どれくらいの圧力をかけたかという圧縮数値が、圧縮機に表示されます。この数値によってコンクリート強度を調べることができます。

かぶり厚は建築用語で、コンクリート表面から鉄筋までの距離のことを表します。かぶり厚調査では鉄筋探査で鉄筋の交差している箇所を探し、躯体へのダメージを最小限にする為に鉄筋探査機に表示された鉄筋までの距離の手前までコア削孔し、はつって鉄筋を出し、ロングノギスで鉄筋径を測定した後、フェノールフェタレイン液を散布し、中性化の度合いを調べます。

かぶり厚計測・鉄筋径計測

かぶり厚計測
